Владимир Пак, генеральный директор, ООО «ЛюксОН»

В статье речь пойдет об освещении промышленных и складских объектов и предназначенном для этих целей светодиодном оборудовании московской компании «ЛюксОН» (LuxON).

В условиях постоянного роста тарифов на энергоносители руководством страны поставлена задача энергосбережения, принята соответствующая законодательная база, проводятся мероприятия по энергоаудиту. В итоге некоторые предприятия, что называется, по разнарядке, а некоторые самостоятельно приходят к необходимости внедрения энергосберегающих технологий.

Применение светодиодных технологий, которые еще пять лет назад казались далекими от массового внедрения, становится современной тенденцией и имеет самые многообещающие перспективы. Одно из самых очевидных применений светодиодных светильников — это системы освещения складских помещений, логистических центров. При этом важно разобраться и выбрать правильные решения на основе светодиодов, учесть основные аспекты как при выборе и покупке, так и в процессе эксплуатации промышленного светодиодного оборудования. При всей простоте этой задачи она может оказаться длительной и утомительной для новичка. И тому есть серьезные причины, а именно — отсутствие на текущий момент нормативных документов, регулирующих применение данной световой технологии и заполнение нового развивающегося рынка различными продуктами, которые не выполняют поставленной задачи, но при этом позиционируются как таковые.

Сомнений в качестве не вызывает продукция лучших мировых брендов, среди которых особое место занимает компания Osram. На базе светодиодов, разработанных этим признанным мировым лидером рынка светодиодной продукции, в России выпускается множество различных светильников. Продукцию Osram использует в своих разработках и московская компания LuxON, которая производит широкую гамму светотехнических изделий и в том числе — светодиодное оборудование для промышленного и складского освещения.

При разработке и производстве светодиодного оборудования для освещения складов необходимо учитывать основные показатели осветительной системы:

  • сфокусированный до 60—80o световой поток, а лучше — поток правильной прямоугольной формы, чтобы эффективно освещать узкое пространство между стеллажами;
  • энергоэффективность: на складах, как правило, нет доступа естественного света, и основные энергозатраты образуются именно в результате освещения;
  • высокая цветопередача света, т.к. зачастую требуется работать с мелкими деталями.
Всем этим требованиям отвечают светильники на базе ламп типа ДРЛ, ДРИ и LED. (Эффективные ДнАТ лампы для этих целей зачастую неприменимы из-за крайне низкой цветопередачи). Но при этом светодиодные светильники добавляют к списку необходимых требований новые возможности:
  • моментальное включение, что позволяет использовать их в связке с датчиками движения, что, в свою очередь, позволяет снизить энергопотребление в разы;
  • за счет направленных свойств светодиода можно формировать требуемую диаграмму направленности светильника с минимальными потерями;
  • длительный срок службы светодиодных приборов позволяет экономить на расходных материалах, на обслуживании и на содержании специализированного персонала.

Из модельного ряда компании LuxON для задач освещения складских помещений подходит целый ряд изделий: Turtle, Box, Plate, Skat, WebStar. Основные характеристики и возможные сферы их применения приведены в таблице 1.

Таблица 1. Характеристики светильников производства компании LuxON
  Turtle Box Plate Skat WebStar Turtle x6
Мощность, Вт 18...35 22...66 33...44 65...100 60...110 220
Световой поток светомодуля, лм 1800...3640 2000...6000 3000...4000 6050...10400 6000...10920 21600
Коэф.мощности 0,95 0,95 0,95 0,95 0,95 0,95
Рекомендованная высота подвеса, м 3–5 3–5 3–5 5–10 5–12 10–16

Сегодня из широкой гаммы светильников и прожекторов LuxON можно выбрать осветительные приборы для промышленного применения с вариантами установки:

  • подвес на трос: PalteWebStar, Turtle x6;
  • крепление непосредственно к потолку: Plate, Box, WebStar;
  • крепление на стену: Plate, Box, WebStar;
  • крепление на стену посредством кронштейна (прожекторы): TurtleSkat.

Данная линейка светильников решит любые задачи по освещению как малого склада с минимальными требованиями, так и целого логистического комплекса, где может понадобиться вся гамма промышленных осветительных приборов LuxON.

Стоит обратить внимание на уникальную возможность светодиодных светильников LuxON с точки зрения их использования для освещения крупных и средних складских комплексов — это мгновенное включение, а следовательно, и прямая интеграция со средствами автоматического включения (датчиками движения, звука, объема и т.д.). Самые простые и дешевые решения — датчики движения.

В преимуществах подобных осветительных систем лучше всего убеждает экономический эффект освещения типового объекта. Рассмотрим простой пример. Для упрощения задачи выбираем прямоугольный склад с размером 20-30 м с установленными на высоте 6 м 15 светильниками в 3 ряда по 5 светильников в каждом. Рассмотрим для данного примера три варианта освещения:

  • светильники типа колокол «Световые технологии» HBA 250 с лампой ДРЛ OSRAM HQL 250;
  • светильники LuxON WebStar 75W;
  • светильники LuxON WebStar 75W (режим эконом — с частичным включением: 2 светильника светят постоянно, остальные включаются при необходимости. Это можно обеспечить как с помощью отдельного включателя, так и автоматически по необходимому признаку срабатывания).
Для светильников с газоразрядными лампами невозможно использовать экономичный режим, т.к. при условии эксплуатации в режиме складского освещения (с периодичным прохождением персонала или погрузочной техники), лампы долго разгораются. Светодиодные светильники включаются мгновенно за счет чего мы можем использовать вышеописанный режим работы.

Ниже, в таблице 2, показаны три варианта (для каждого случая) распределения освещенности на поверхности пола, выбранного нами помещения. Расчет сделан с помощью программы DiaLux. Каждому цвету соответствует свое значение освещенности (в люксах). Таблица соответствия показана внизу каждой картинки. Из распределения освещенности видно, что в экономичном режиме света будет достаточно для работы системы видеонаблюдения и ориентирования в пространстве освещаемой площади. Расчет экономического эффекта от эксплуатации приведен в таблице 3. Расходы среднесрочной перспективы из расчета, что используются 15 светильников, оцениваются в таблице 4.

Таким образом, при решении задачи освещения нового объекта светильники LuxON WebStar 75W на основе светодиодов OSRAM Oslon SSL окупят себя уже за первый год эксплуатации. А с учетом преимуществ светильников на основе светодиодов можно еще дополнительно сэкономить до 26 387 руб. на каждом приборе за 5 лет эксплуатации.

Данный расчет сделан по упрощенной схеме, но позволяет получить представление о возможностях современного светодиодного оборудования. Реальный объект будет усложнен дополнительными деталями интерьера, складским или производственным оборудованием, разными требованиями к освещенности отдельных зон, а следовательно, потребует применения большего ассортимента продукции. Но можно с уверенностью сказать, что с применением современных светодиодных светильников задачи освещения как самых простых, так и самых нетривиальных проектов будут решены успешно.

Таблица 2. Распределение освещенности на поверхности пола для выбранного помещения

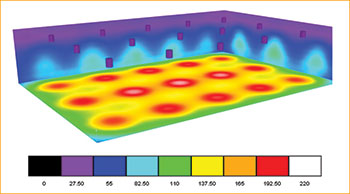

Светильник «Световые технологии» HBA 250 с лампой ДРЛ OSRAM HQL 250. Светильник «Световые  технологии» HBA 250 с лампой  ДРЛ OSRAM HQL 250

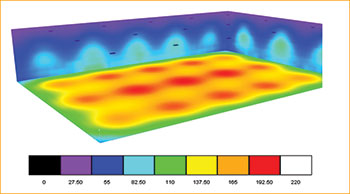

Светильник LuxON WebStar 75W cо светодиодами OSRAM Oslon SSL (60 шт). Светильник LuxON WebStar 75W  cо светодиодами OSRAM Oslon  SSL (60шт)

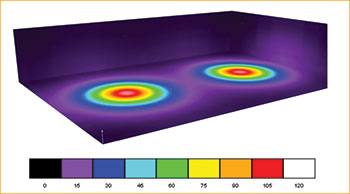

Светильник LuxON WebStar 75W cо светодиодами OSRAM Oslon SSL (60 шт.) режим эконом, задействованы только 2 светильника. Светильник LuxON WebStar  75W cо светодиодами OS- RAM Oslon SSL
  Таблица 3. Сравнение расходов на эксплуатацию светильников
Статья расходов Световые технологии HBA 250 WebStar 75W WebStar 75W режим эконом
Тип лампы ДРЛ OSRAM HQL 250 60 шт. LED OSRAM Oslon SSL 60 шт. LED OSRAM Oslon SSL
Цена лампы, руб. 90,00
Количество замен ламп в год, шт. 2
Стоимость работ по замене лампы, руб 50,00
Потребляемая светильником мощность, кВт 0,29 0,075 0,075
Режим эксплуатации, ч/день 12 4,32*
Стоимость электроэнергии, руб/кВт 4
Цена светильника, руб. 5 000,00 8 900,00 8 900,00
Расходы на электроэнергию в год, руб 5 080,80 1 314,00 473,04
Расходы на замену ламп, руб. 280,00
Расходы на эксплуатацию в первый год (электроэнергия и обслуживание), руб. 5 680,00 1 314,00 473,04
Расходы на этапе внедрения с учетом первого года эксплуатации, руб. 10 360,80 10 214,00 9 373,04

* Из расчета, что 2 светильника работают 100% активного времени, а остальные 13 только 20% от 12 ч.

Таблица 4. Расходы среднесрочной перспективы из расчета, что используются 15 светильников

Статья расходов Световые технологии HBA 250 WebStar 75W WebStar 75W режим эконом

Общие расходы на первый год, руб.
155 412,00 153 210,00 140 595,60
Расходы на второй год (электроэнергия и обслуживание) с учетом инфляции на естественные монополии 15%, руб. 92 473,80 23 652,00 8 514,72
Расходы на третий год (электроэнергия и обслуживание) с учетом инфляции на естественные монополии 15%, руб. 106 344,87 27 199,80 9 791,93
Расходы на четвертый год (электроэнергия и обслуживание) с учетом инфляции на естественные монополии 15%, руб. 122 296,60 31 279,77 11 260,72
Расходы на пятый год (электроэнергия и обслуживание) с учетом инфляции на естественные монополии 15%, руб. 140 641,09 35 971,74 12 949,82
Общие расходы за 5 лет, руб. 617 168,36 271 313,31 183 112,81
Экономия от использования светодиодной системы освещения за 5 лет по сравнению с ДРЛ-250, руб. 345 855,05 434 055,55
