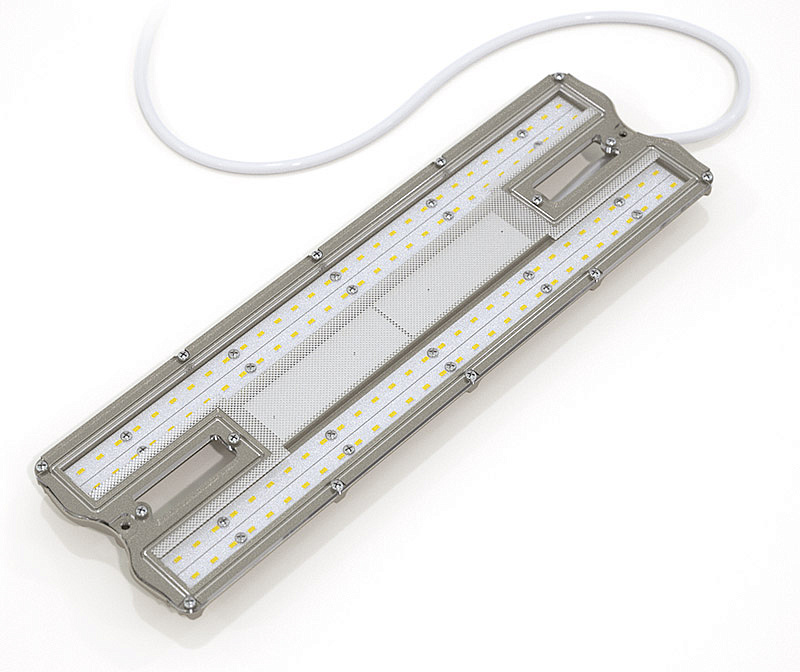

LuxON Plate
-
Фотометрические данные на продукцию LuxON (в IES-формате)
(RAR, 4.43 Мб)
-

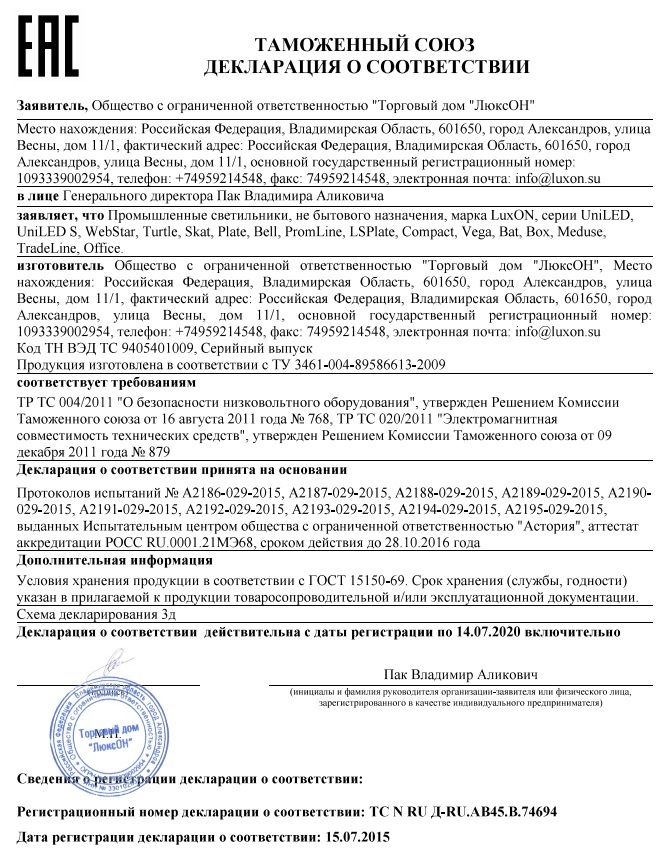

Декларация о соответствии Таможенного союза
(PDF, 1.43 Мб)
-
Каталог светодиодных светильников ЛюксОН 2021
(PDF, 17.73 Мб)
-
Каталог компонентов ЛюксОН 2018
(PDF, 7.20 Мб)
Светодиодный светильник средней мощности для промышленного освещения LuxON Plate
Светодиодный светильник промышленного назначения LuxON Plate - современный, качественный светильник, основное предназначение которого – хорошо освещать территорию промышленных объектов. За счет особой конструкции и применении современных инноваций светильник обладает высоким качеством защиты (IP65). Наличие такой защиты позволяет несколько расширить область применения светодиодного светильника LuxON Plate. Он может применяться для освещения не только производственных цехов и других промышленных объектов, а также для АЗС, моечных комплексов, закрытых спортивных площадок, крытых и подземных автостоянок и в других сложных бытовых условиях.
Технические характеристики светильника LuxON Plate
| Характеристика | Plate 33W | Plate 44W |
|---|---|---|
| Световой поток (лм)* | 3480 | 4640 |
| Напряжение питания (В) | 176-264 (AC) | 176-264 (AC) |
| Мощность, не более (Вт) | 33 | 44 |
| Коэффициент мощности | 0,95 | 0,95 |
| Производитель (тип) LED | Osram Duris E5 | Osram Duris E5 |
| Температура свечения (К) | 4000/5000 | 4000/5000 |
| Индекс цветопередачи (Ra) | 85 | 85 |
| Угол обзора 2Q1/2 (град) | 120 | 120 |
| Класс защиты | IP65 | IP65 |
| Температура эксплуатации (oС) | -40...+40 | -40...+40 |
| Габаритные размеры (мм) | 457 x 136 x 32,5 | 457 x 136 x 32,5 |
| Вес (г) | 1600 | 1800 |
| Гарантийный срок | 5 лет** | 5 лет** |
| Наличие | Склад | Под заказ |
| Цена, руб. | По запросу | По запросу |
Крепление данного светильника возможно путем подвеса за крюки, входящие в комплект или крепление сквозь крепежные отверстия к стене или потолку.

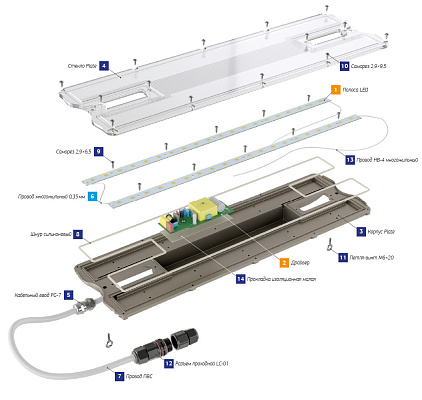

Технологическая платформа LuxON Plate
Этот светильник имеет платформу для самостоятельной сборки. Наши разработки технологичны и требуют минимальный набор оборудования, а времени на сборку самого продвинутого светильника не более 10 минут. Если у вас нет производственных мощностей, то мы предоставим контрактные производства. Данный вид сотрудничества позволяет не вкладывать большие суммы денег в разработку и внедрение новых светильников, а использовать уже существующую и работающую систему.

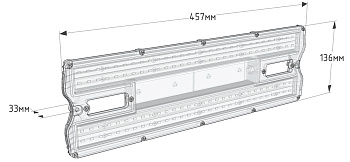

Габаритный чертеж

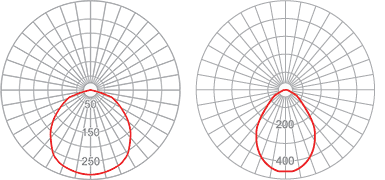

КСС светильника

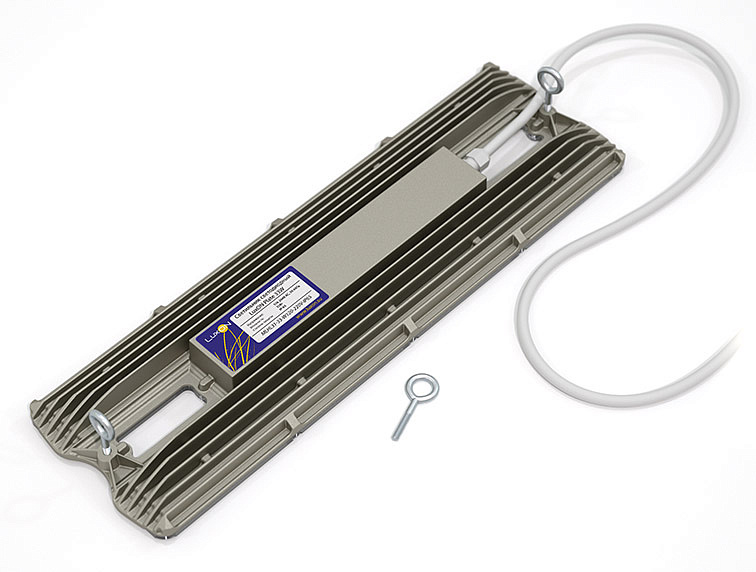

Крепление светильника
Крепление на крюк
Особенности светильника LuxON Plate
Светильники модельного ряда LuxON Plate обладают следующими достоинствами и уникальными характеристиками:
- светодиоды немецкой компании Osram, серии Duris E5 (для моделей Plate 33W и 44W) и серии Oslon SSL (Palte 44W) обладают светоотдачей до 130 лм/Вт, сроком службы до 100 000 часов при снижении яркости до 70%;
- цельнолитой корпус из алюминиевого сплава с химической обработкой поверхности для защиты от окисления. Обладает высочайшими прочностными свойствами за счет спроектированной конструкции на основе ребер жесткости, выполняющих так же функцию охлаждения. Обеспечивает необходимые тепловые режимы светодиодов для реализации всего заложенного потенциала;
- цельнолитое поликарбонатное стекло на протяжении всего срока службы пропускает 88-92% света, излучаемого светодиодами, обладает высочайшей прочностью и устойчивостью к агрессивной внешней среде;
- алюминиевые печатные платы светового модуля с низким тепловым сопротивлением для обеспечения оптимального теплового режима светодиода, для бесперебойной работы во всем диапазоне заявленного ресурса;
- фирменный источник питания с применением компонентов со сроком службы до 50 000-80 000 часов с допустимым уровнем световых пульсаций. Схема без обратной связи позволит и дальше источнику работать, но с увеличенными пульсациями света;
- простая и надежная система герметизации, основанная на использовании специализированной конструкции корпуса и стекла, а так же немецких силиконовых шнуров;
- модульный принцип светильника с возможностью замены отдельных частей: источников питания, светового модуля
