Платформа светильника LuxON ECO MS
Платформа является полуфабрикатом для сборки светильников уличных, консольных, предназначенных для применения в качестве осветительного прибора. Изделие обладает привлекательным дизайном и возможностью многофункционального использования.
Специально разработанная конструкция корпуса в связке с линзами, позволяет изготавливать изделия со специальными светотехническими характеристиками при соблюдении необходимого терморежима для долгосрочного функционирования светодиодного модуля.
Для окончательной сборки требуется только установить источник питания стабилизированный по току с требуемыми параметрами.
Скачать технический паспорт (PDF, 500 кб) на платформу UniLED ECO MS
Комплектация модификаций платформы

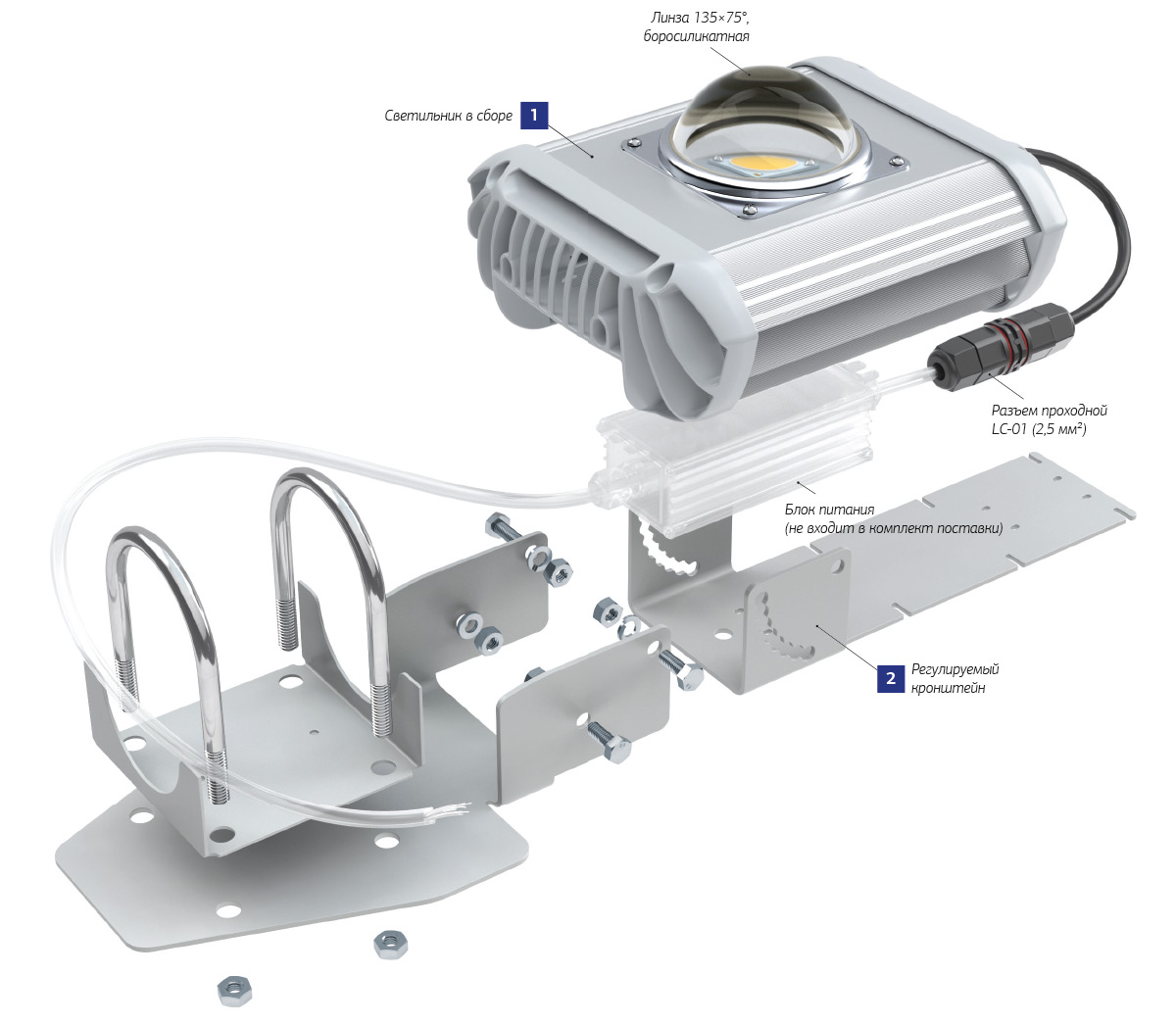

1 Светильник в сборе
|
COB 70-100 W (256 чипов 0,6 W — 32S8P), 5000K, Ra 80 |
1 шт. |
|
Линза 135×75° боросиликатная 57 мм (LP-3) |
1 шт. |
|
Корпус ECO-MS 150 мм |
1 шт. |
|
Боковая крышка UniLED ECO Matrix DOWN |
1 шт. |
|
Боковая крышка UniLED ECO Matrix UP |
1 шт. |
|
Прокладка COB 55 мм |
1 шт. |
|
Фланец COB 55 мм |
1 шт. |
|
Разъем проходной LC-01 (2,5 мм²) |
1 шт. |
|
Кабельный ввод PG-7 metal |
1 шт. |
|
Саморез с пл/сф.гол. остр. (DIN 7981оц. (4000) 2,9×6,5) |
3 шт. |
|
Саморез с пл/сф.гол. остр. (DIN 7981оц. (4000) 2,9×9,5) |
8 шт. |
|
Саморез с пл/сф.гол. остр. (DIN 7981оц. (4000) 3,5×6,5) |
4 шт. |
|
Саморез с пл/сф.гол. остр. (DIN 7981оц. (4000) 3,5×9,5) |
2 шт. |
2 Регулируемый кронштейн
|
Болт-скоба DIN 3570 А228 |
2 шт. |
|
Болт шг.гол. полная резьба DIN 933 8.8 оц М6×16 |
4 шт. |
|
Гайка шг М6×12 |
8 шт. |
|
Гроверная шайба М6 |
4 шт. |
Рекомендуемые блоки питания
(не входят в комплект поставки)
|
Драйвер |
Мощность светильника |
|
Аргос ИПС50-350Т IP67 |
35 Вт |
|
Ирбис А220Т035С170Н15 |
35 Вт |
|
Ирбис А220Т035С170М15 |
35 Вт с диммингом |
|
Ирбис А220Т0500С120Н15 |
50 Вт |
|
Ирбис А220Т050С120М15 |
50 Вт с диммингом |
|
Ирбис А220Т0600С100Н15 |
62 Вт |
|
Ирбис А220Т060С100М15 |
62 Вт с диммингом |
|
Аргос ИПС60-630Т IP67 |
64 В |
|
Meanwell XLG-75-L-A |
35-80 Вт |
|
Meanwell XLG-75-L-AB |
35-80 Вт с диммингом |
|
Meanwell XLG-100-L-A |
50-110 Вт |
|
Meanwell XLG-100-L-AB |
50-110 Вт с диммингом |
В таблице приведены рекомендуемые блоки питания. Допускается применение любых источников тока стабилизированных по току, с диапазоном выходных напряжений шире 84-102 В.

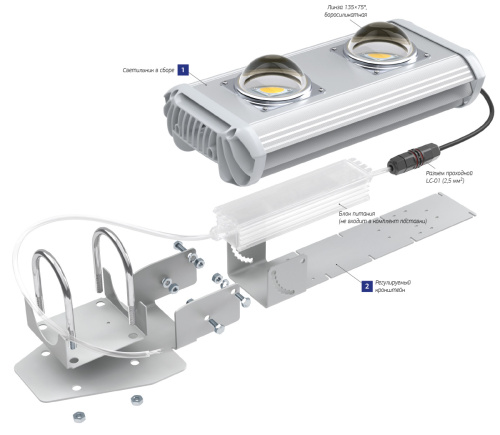

1 Светильник в сборе
|
COB 70-100 W (256 чипов 0,6 W — 32S8P), 5000K, Ra 80 |
2 шт. |
|
Линза 135×75° боросиликатная 57 мм (LP-3) |
2 шт. |
|
Корпус ECO-MS 150 мм |
1 шт. |
|
Боковая крышка UniLED ECO Matrix DOWN |
1 шт. |
|
Боковая крышка UniLED ECO Matrix UP |
1 шт. |
|
Прокладка COB 55 мм |
2 шт. |
|
Фланец COB 55 мм |
2 шт. |
|
Разъем проходной LC-01 (2,5 мм²) |
1 шт. |
|
Кабельный ввод PG-7 metal |
1 шт. |
|
Саморез с пл/сф.гол. остр. (DIN 7981оц. (4000) 2,9×6,5) |
8 шт. |
|
Саморез с пл/сф.гол. остр. (DIN 7981оц. (4000) 2,9×9,5) |
8 шт. |
|
Саморез с пл/сф.гол. остр. (DIN 7981оц. (4000) 3,5×6,5) |
8 шт. |
|
Саморез с пл/сф.гол. остр. (DIN 7981оц. (4000) 3,5×9,5) |
2 шт. |
2 Регулируемый кронштейн
|
Болт-скоба DIN 3570 А228 |
2 шт. |
|
Болт шг.гол. полная резьба DIN 933 8.8 оц М6×16 |
4 шт. |
|
Гайка шг М6×12 |
8 шт. |
|
Гроверная шайба М6 |
4 шт. |
Рекомендуемые блоки питания
(не входят в комплект поставки)
|
Драйвер |
Мощность светильника |
|
Meanwell XLG-150-L-A |
70-150 Вт |
|
Meanwell XLG-150-L-AВ |
100-220 Вт |
|
Meanwell XLG-200-L-A |
35 Вт с диммингом |
|
Meanwell XLG-200-L-AВ |
100-220 Вт с диммингом |
В таблице приведены рекомендуемые блоки питания. Допускается применение любых источников тока стабилизированных по току, с диапазоном выходных напряжений шире 168-204 В.
