Модификация уличного светодиодного фонаря LuxON Bat 55W

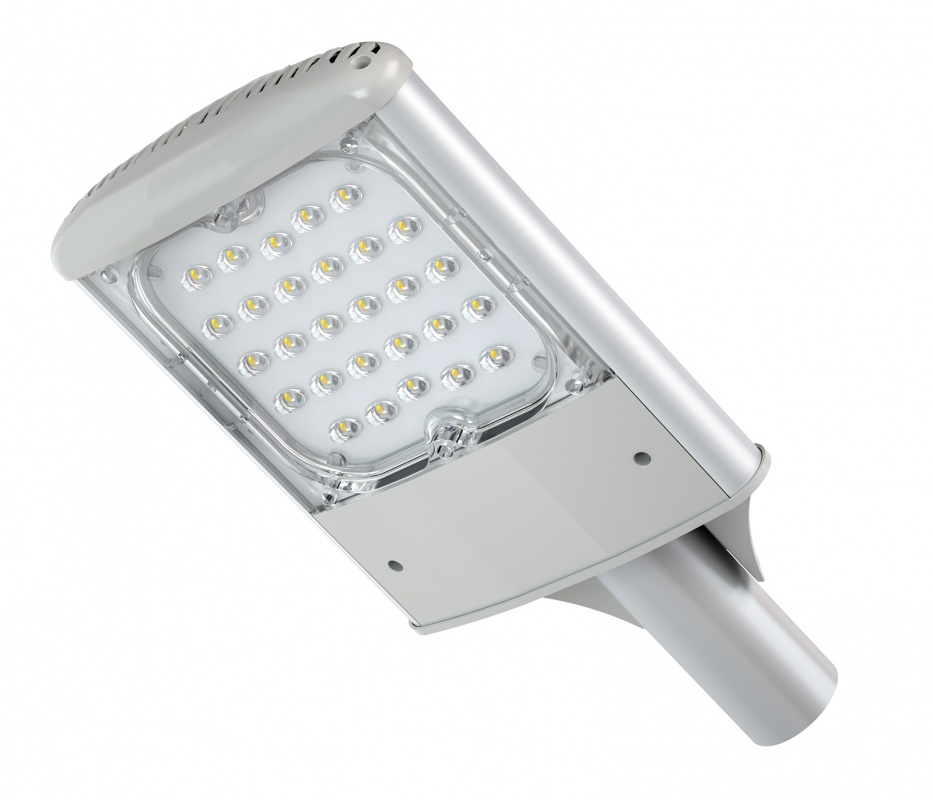

Уличный светодиодный фонарь LuxON Bat ECO — консольный светильник оригинальной запатентованной формы с полуширокой диаграммой направленности. Габариты 320 × 207 × 90 мм, вес не более 1,5 кг - позволяет снизить нагрузку на мачты и консоли. Экономичнее светильников на основе ламп ДРЛ до 4-х раз.
На данную модификацию проведены фотометрические испытания (протокол в PDF, 5Мб).
Технико-экономические характеристики модели Bat 55W-ECO
| Характеристика | Bat 55W-ECO |
|---|---|
| Производитель (тип) LED | Osram Duris S5 |
| Количество светодиодов (LED) | 28 |
| Световой поток (лм) | 4400–6050 |
| Напряжение питания (В) | 176-264 (AC) |
| Мощность, не более (Вт) | 35–55 |
| Коэффициент мощности | 0,95 |
| Температура свечения (К) | 2700/4000/5000 |
| Индекс цветопередачи (Ra) | 75 |
| Угол обзора 2Q1/2 (град) | 150×80 |
| Класс защиты | IP67 |
| Температура эксплуатации (oС) | -40...+30 |
| Габаритные размеры (мм) | 320 × 207 × 90 |
| Вес (г) | 1900 |
| Аналог с другими лампами | ДРЛ 250 Вт |
| Гарантийный срок | 5 лет** |
| Наличие | Склад |
| Цена, руб. |
Звоните!
|
* Допускается разброс светового потока модуля до ±15%.
** 2 года за счет производителя, 3 года льготного обслуживания.
 |
| Габаритный чертеж |
Видео
Драйвера LuxON™ cо встроенными элементами защиты от перенапряжения и термо перегрева
В данном видео продемонстрирован процесс сборки светильника LuxON™ Bat 50W-ECO из компонентов по технологии UniLED. За 10 минут, отвлекаясь на разъяснения, за офисным столом собран уличный консольный светильник. Стоит отметить, что за кадром остались операции: резка профиля, сверление
