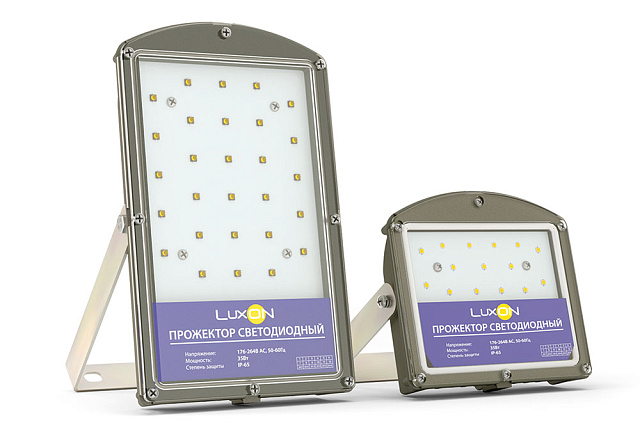

Унифицированный светодиодный прожектор малой и средней мощности LuxON Turtle

Светодиодный прожектор LuxON Turtle — это серии прожекторов с двумя типоразмерами:

  • базовая модификация 24 и 35Вт, известная с 2009 года, обладает компактными размерами и весит всего 950 г, ударопрочный, выполненный из алюминия методом литья под давлением и поликарбоната;
  • новинка с уменьшенными в двое габаритами на 18 Вт — выполнен из современного теплопроводящего пластика и поликарбоната. Представлен моделями: с углом обзора 120 градусов — для освещения рекламных поверхностей, основного освещения при подвесе не выше 3-4 метров, освещения охраняемых объектов по периметру, а также небольших придомовых территорий в ЖКХ; модель 70 градусов ориентирована на основное освещение с высотой подвеса от 4 метров и архитектурного освещения. Модель 18 Вт могут быть выполнены с углом обзора 15, 25, 45, 80 и 120 градусов, это расширяет зону возможного применения в области архитектурного освещения.

За счет антивандального корпуса, специально разработанного для этой модели светодиодных светильников, в сочетании с прочным поликарбонатным стеклом типа микропризма повышают степень защиты прожектора.  Конструкция корпуса разработана таким образом, чтобы защитить светильник от попадания внутрь пыли и влаги, тем самым достигается класс защиты ip65.

Прожектор Turtle – простой и надежный прибор направленного света невысокой мощности, готовый прийти на замену металлогалогенным прожекторам.

Модельный ряд данного светильника составляют три модификаций по 18, 24 и 35 Вт.

Имеется консольная модификация — светильник LuxON Turtle Street.

  • Светодиоды OSRAM
  • Алюминиевый корпус
  • Антивандальное исполнение
  • Окупаемость 12 мес.
  • Материал стекла — поликарбонат
  • Обслуживание
  • Патент
  • Сертификация РФ

Технические характеристики прожектора LuxON Turtle

Характеристика Turtle 18W Turtle 24W Turtle 35W
Световой поток (лм)* 1760 2980 4170
Напряжение питания (В) 176-264 (AC) 176-264 (AC) 176-264 (AC)
Мощность, не более (Вт) 18 24 35
Коэффициент мощности 0.95 0.95 0.95
Температура свечения (К) 3000/4000/5000/R/G/B/O 3000/4000/5000/R/G/B/O 3000/4000/5000/R/G/B/O
Индекс цветопередачи (Ra) 85 85 75
Угол обзора 2Q1/2 (град) 10/25/45/70/120 10/25/45/70/120 10/25/45/70/120
Класс защиты IP65 IP65 IP65
Температура эксплуатации (oС) -40...+50 -40...+40 -40...+40
Габаритные размеры (мм) 156x134x37 246x134x37 246x134x37
Вес (г) 600 1100 1200
Гарантийный срок 5 лет** 5 лет** 5 лет**
Наличие Склад Склад Склад
Цена, руб. По запросу По запросу По запросу

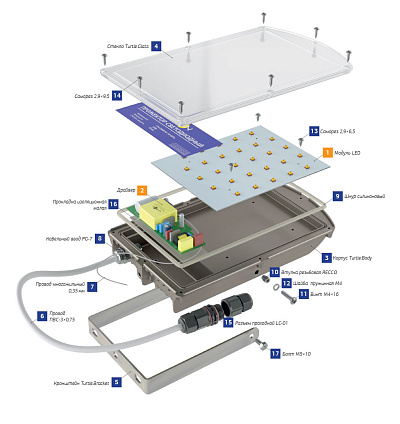

Технологическая платформа LuxON Turtle

Этот светильник имеет платформу для самостоятельной сборки. Наши разработки технологичны и требуют минимальный набор оборудования, а времени на сборку самого продвинутого светильника не более 10 минут. Если у вас нет производственных мощностей, то мы предоставим контрактные производства. Данный вид сотрудничества позволяет не вкладывать большие суммы денег в разработку и внедрение новых светильников, а использовать уже существующую и работающую систему.

Подробное описание платформы

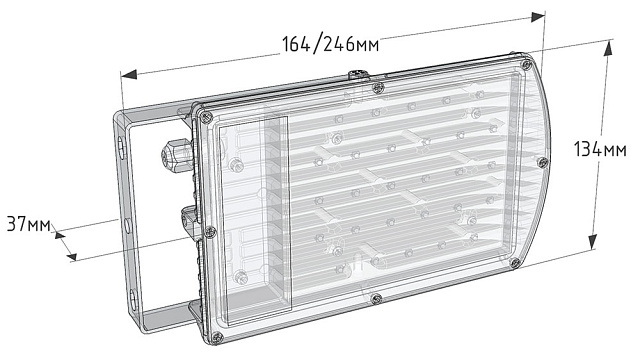

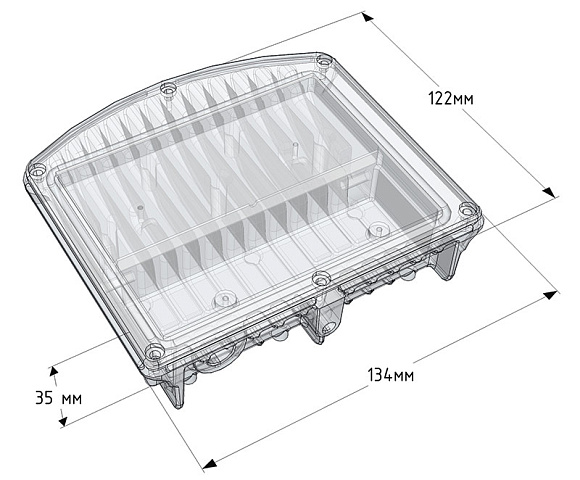

Чертежи прожектора

КСС прожектора

Кривая силы света

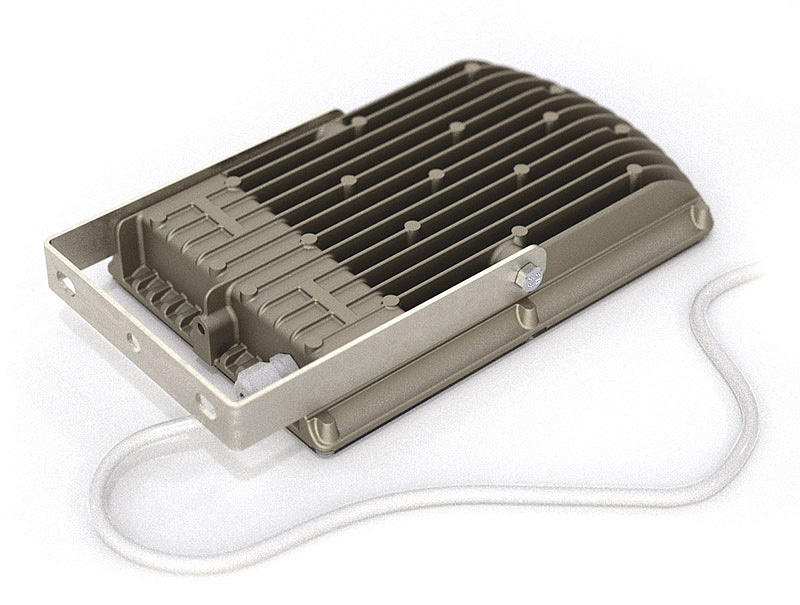

Крепление прожектора

Крепление на кронштейн
Крепление на кронштейн

Особенности прожектора LuxON Turtle

Светодиодные прожекторы Turtle отличаются от прочих светильников направленного света благодаря неповторимым характеристикам и свойствам:

  • Качественные немецкие светодиоды фирмы OSRAM Duris S5, светоотдача которых составляет до 160 лм/Вт и около 70 000 часов работы (при падении  яркости до 70%).
  • Литой алюминиевый корпус обладает невероятной прочностью,  защищает  прожектор от перегрева благодаря своему необычному конструктиву. Ребра жесткости играют роль открытого радиатора. За счет этого светильник может  работать в различных тепловых режимах
  • В качестве рассеивателя используется поликарбонатное стекло, обладающее невероятно прочными свойствами и способностью пропускать до 92 процентов излучаемого света
  • Модуль размещается на платах из алюминия и благодаря низкому сопротивлению плат обеспечивается необходимый режим работы компонента, что дает работать бес сбоев в течение заданного ресурса
  • Собственный, специально разработанный блок питания с использованием компонентов  на время работы до 80 000 часов с минимальным процентом световых пульсаций. На принципе без обратной связи блок питания продолжит работу, но вырастет процент пульсаций.
  • Высокая герметичность прожектора достигается, за  счет специального конструктива корпуса, стекла и силиконовых шнуров из Германии.
  • В светильнике есть возможность заменить по частям: источник тока, LED модуль.
  • На светильники распространяются гарантийные обязательства – 3 года для моделей  с постоянным напряжением и 1 год с переменным.

Этот светодиодный прожектор можно объединять в консоль по 4 и 6 штук. Для таких решений (комплект светильников с платформой для крепления и внешний источник питания) предоставляется спец цена. Такая установка способна эффективно заменить светильники на ДРЛ 700Вт и 1000 Вт.

Ценность данного комплекта в следующем:

  • возможность использования при высоте подвеса от 12 до 18 метров, что важно на крупных промышленных объектах за счет большой совокупной мощности, а так же сфокусированного пучка света с углом рассеивания света в 70 градусов (оптимально освещает все пространство объекта, не оставляя темных мест в общем объеме помещения и максимально эффективно направляя свет на рабочее пространство);
  • минимальное обслуживание существенно снижает затраты на данную статью расходов;
  • модульная конструкция позволяет быстро обслужить своими силами в условиях отдаленности объекта. Мы предоставим подменный фонд сменных узлов для крупного заказчика на удаленных объектах;
  • гарантия на данное решение: 3 года на прожекторы и 2 года на источники питания;
  • оптимальная цена 17500 руб. и 25000 руб. (дисконт к стандартной цене отдельного прожектора более 25%) для набора из 4-х и 6-ти прожекторов соответственно, которая позволит окупить данные вложение в течении 1-1,5 лет, что меньше гарантийного срока.
tur_61.jpg tur_62.jpg
Набор из шести прожекторов LuxON Turtle
Инструкция по сборке наборов прожекторов Turtle 35Wx4 и Turtle 35Wx6 (133 Кб)

Светодиодный прожектор LuxON изготавливается в трёх модификациях:

  • Базовая модификация — LuxON Turtle LP01.
  • Модификация с повышенными характеристиками — LuxON Turtle LP02. Светодиодный прожектор этой модификации обладает повышенной надёжностью и точностью заданной световой температуры, а также имеет защиту от перенапряжения, перегрева, перегрузки и металлический гермоввод. Данная модификация имеет повышенную надёжность для работы на объектах городского (включая электротранспорт), железнодорожного, а так же метрополитена. Повышенное напряжение «корпус — сеть» до 2000 Вольт. Приборы этой модификации отличаются низким уровнем создаваемых электромагнитных помех, а также оборудованы «антивандальным» поликарбонатным стеклом.
  • Взрывозащищенная модификация — LuxON Turtle LP03. Эта модификация обладает теми же характеристиками что и модель LP02 и, помимо этого, взрывозащищенностью по классу 1ExmbIIT6X.

Наш светодиодный прожектор отличается компактными размерами, а также крайне обширной областью использования: прожекторы LuxON могут быть применены для освещения рекламных щитов, стоянок, складов, фонтанов и бассейнов, подвальных помещений, АЗС, производственных цехов, для декоративного освещения зданий и даже для взрывоопасных территорий и т.п.

Конструкция корпуса разработана таким образом, что возможно изготовление изделий с любыми светотехническими характеристиками (единственное условие — соблюдение необходимого терморежима, что в свою очередь необходимо для долгосрочного функционирования светодиодного модуля прожектора).

Существуют различные модификации наших прожекторов:

  • Одноцветная — белый с различной цветовой температурой: желтый, красный, зеленый, синий.
  • Двухцветная.
  • Многоцветная.

Для цветных модификация возможно постоянное свечение, а так же динамическое изменения цвета.

Светодиодные прожекторы LuxON являются антивандальными изделиями, что реализовано за счёт усиленных ребер жесткости корпуса, а также благодаря использования ударостойких материалов.

По желанию заказчика мы изготовим светодиодные прожектора LuxON с любыми требованиям к влагозащищенности (влагостойкости).

Светодиодный прожектор LuxON Turtle

Не преувеличением будет сказать, что светодиодный прожектор — лучшая замена лампам накаливания, используемым для подсветки зданий и элементов ландшафта. Чаще всего светодиодные прожектора используется для подсветки крупных объектов, например, рекламных щитов, зданий, памятников, деревьев и т.д. Помимо исключительно практического применения прожекторы светодиодного типа выполняю декоративные функции, как в архитектуре, так и в ландшафтном дизайне.

Компонентный состав светодиодного прожектора таков: светодиоды определённого типа (они являются источниками света), корпуса (в корпусе располагаются светодиоды, а также блок питания), а так же кронштейн, который используется для крепления прожектора.

В отличие от обычных прожекторов светодиодный прожектор имеет большой срок службы (до 50 000 часов без дополнительного обслуживания), более надёжен, обладает виброустойчивостью и высокой механической прочностью, а также имеет высокую яркость свечения.

Помимо лучших технических показателей, современные светодиодные прожекторы отличаются возможность выбирать цвет света, а так же более динамичны.

Одним из самых весомых доводов в пользу прожекторов на светодиодах является значительная экономия электроэнергии, достигаемая при использовании светильников данного вида.

Светодиодный прожектор идеально подходит для установки на улице и обеспечивает высокую надёжность работы в диапазоне температур от −30 до +45оC.

И, напоследок, если вы сомневаетесь в правильности вида осветительного прибора, далеко неполный перечень преимуществ светодиодных светильников вы найдете ниже:

  • Однородность, яркость света
  • Лучшая цветопередача
  • Высокий срок службы
  • Низкое энергопотребление
  • Высокий коэффициент полезного действия

Видео

Драйвера LuxON™ cо встроенными элементами защиты от перенапряжения и термо перегрева
Проходной разъем LuxON™ LC-01
Внешний Блок защиты от 380В LuxON™ LC-02 (03)
Переходник консольный D60-48 с регулировкой угла наклона LuxON™

Дополнительное оборудование
